交流伺服驱动系统可以对伺服电机的位置、速度、转矩等进行控制,其调速范围宽、精度高、动态性能好,被广泛应用于工业生产中需要较高控制精度的领域。考虑到绕线机的自动排线机构不仅要满足跟随的快速性,还要满足跟随的精度要求,所以自动绕线机使用伺服系统来进行驱动。那么伺服自动绕线机的工作原理?下面给大家讲解：

1、伺服系统工作原理

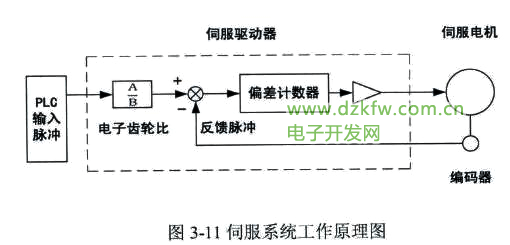

伺服驱动器作为伺服电机的驱动控制部件,与伺服电机组成一个完整的闭环伺服系统,如下图所示。伺服驱动器利用编码线反馈伺服电机的脉冲数,并与设定的数目进行比较,利用两者的偏差校正伺服电机的位置,提高了伺服电机定位的精度。同时伺服驱动器能够接收PLC的输入脉冲,并将该脉冲处理后输出给伺服电机,从而实现了 PLC对伺服电机的控制。

2、伺服系统的性能介绍

考虑到系统对于伺服电机功率和精度的要求,绕线机排线机构选择进口小惯量伺服电机,伺服驱动器选择与之配套的品牌。

伺服电机的基本规格及性能:输入电压为三相AC200V～230V或单相AC230V,输入频率为50/60HZ;适用于0.2KW的伺服电机;位置信号的3种输入方式分别为脉冲+方向、正转脉冲串+反转脉冲串和相位差为90°的A/B相脉冲串;编码器分辨率为131072p/r。

伺服电机的主要技术参数:额定输出功率为0.2KW;额定输出转矩0.64Nm,最大输出转矩1.9Nm;额定转速为3000r/min。

3、电子齿轮比

电子齿轮比的作用是能够将PLC输出的单位脉冲所对应的机械位移量设定为任意值。

伺服自动绕线机的工作原理?以上就是伺服自动绕线机原理的一些介绍，我们广大从事绕线扎线的厂家一定要对自动绕线机的驱动系统，伺服电机有足够的了解。不断的提升自动绕线机的绕线扎线效率。
