图解太阳能电池板的发电原理_光电效应_N型P型半导体

作者:佚名    文章来源:本站原创    点击数:2278    更新时间:2022-12-02

太阳能电池板(Solar panel)是通过吸收太阳光,将太阳辐射能通过光电效应或者光化学效应直接或间接转换成电能的装置,大部分太阳能电池板的主要材料为“硅”,但因制作成本较大,以至于它普遍地使用还有一定的局限。相对于普通电池和可循环充电电池来说,太阳能电池属于更节能环保的绿色产品。下面小编给大家介绍一下“图解太阳能电池板的发电原理”。

一、图解太阳能电池板的发电原理

太阳电池是一种对光有响应并能将光能转换成电力的器件。能产生光伏效应的材料有许多种,如:单晶硅,多晶硅, 非晶硅,砷化镓,硒铟铜等。它们的发电原理基本相同,现以晶体硅为例描述光发电过程。 P型晶体硅经过掺杂磷可得N型硅,形成P-N结。

p型和n型的单晶硅片的区别如下:

N型是电子导电,P型是空穴导电。

单晶硅中掺磷是N型,掺磷越多则自由电子越多,导电能力越强,电阻率就越低;

单晶硅中掺硼为P型,掺硼越多则能置换硅产生的空穴也越多,导电能力越强,电阻率就越低。

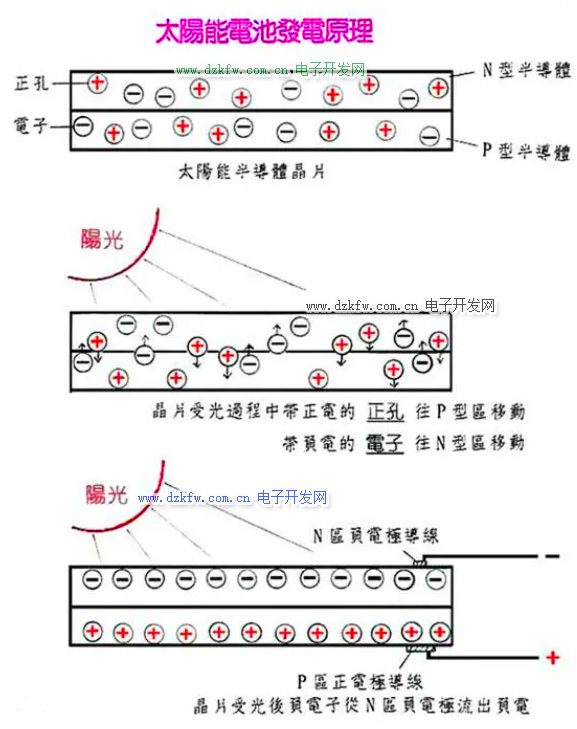

当光线照射太阳电池表面时,一部分光子被硅材料吸收;光子的能量传递给了硅原子,使电子发生了跃迁,成为自由电子在P-N结两侧集聚形成了电位差,当外部接通电路时,在该电压的作用下,将会有电流流过外部电路产生一定的输出功率。这个过程是一种光电效应。这个过程的实质是:光子能量转换成电能的过程。

太阳能发电方式太阳能发电有两种方式,一种是光—热—电转换方式,另一种是光—电直接转换方式。

(1) 光—热—电转换方式通过利用太阳辐射产生的热能发电,一般是由太阳能集热器将所吸收的热能转换成工质的蒸气,再驱动汽轮机发电。前一个过程是光—热转换过程;后一个过程是热—电转换过程,与普通的火力发电一样。太阳能光热电站具有较高的效率,然而由于目前其产业化处于起始阶段,目前投资较高。一座1000MW的太阳能热电站需要投资20~25亿美元,平均1kW的投资为2000~2500美元。因此,适用小规模特殊的场合,而大规模利用在经济上很不合算,还不能与普通的火电站或核电站相竞争。

(2) 光—电直接转换方式该方式是利用光电效应,将太阳辐射能直接转换成电能,光—电转换的基本装置就是太阳能电池。太阳能电池是一种由于光生伏特效应而将太阳光能直接转化为电能的器件,是一个半导体光电二极管,当太阳光照到光电二极管上时,光电二极管就会把太阳的光能变成电能,产生电流。当许多个电池串联或并联起来就可以成为有比较大的输出功率的太阳能电池方阵了。太阳能电池是一种大有前途的新型电源,具有永久性、清洁性和灵活性三大优点.太阳能电池寿命长,只要太阳存在,太阳能电池就可以一次投资而长期使用;与火力发电、核能发电相比,太阳能电池不会引起环境污染;太阳能电池可以大中小并举,大到百万千瓦的中型电站,小到只供一户用的太阳能电池组,这是其它电源无法比拟的。
