波轮洗衣机,波轮式全自动洗衣机的原理与维修

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-11-02

关于我们

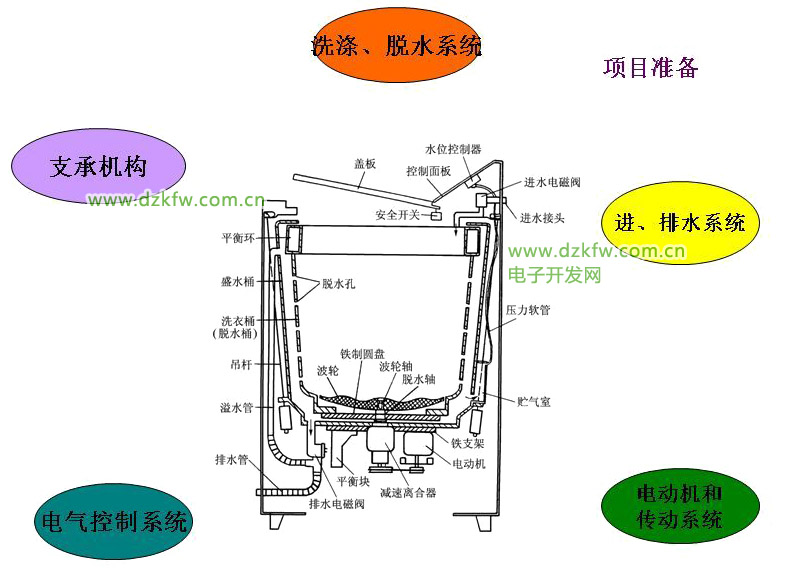

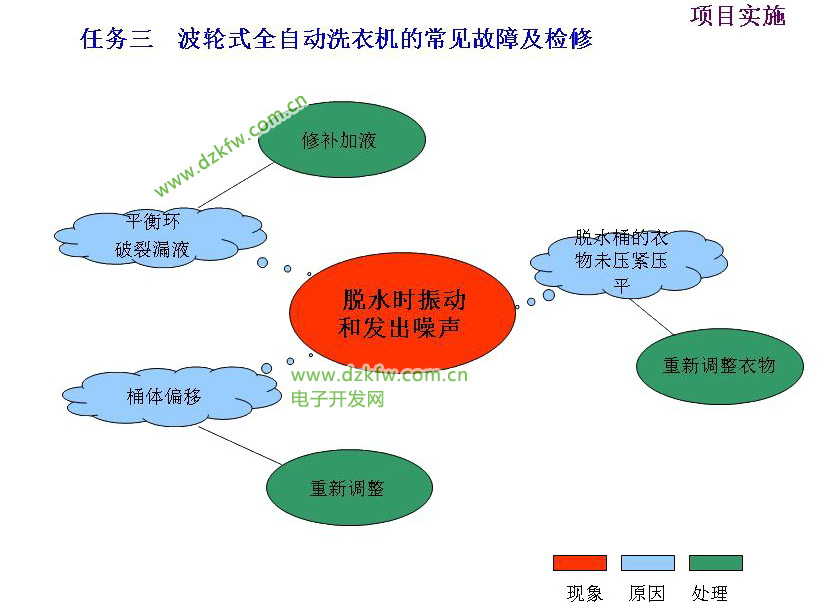

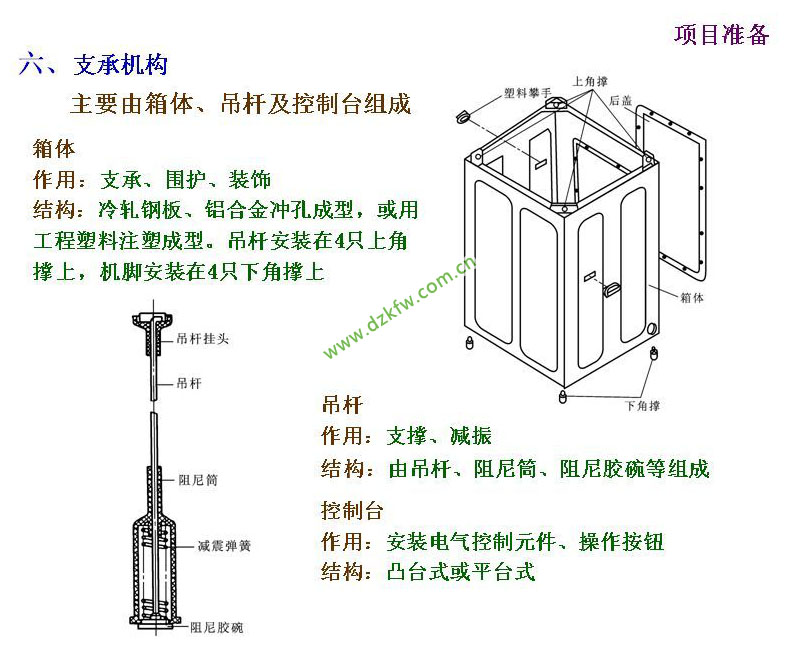

一、洗涤、脱水系统

作用:盛放洗涤液和被洗衣物,并进行洗涤、脱水

组成:包含盛水桶、洗涤桶、波轮等

盛水桶

作用:用来盛放洗涤液

结构:工程塑料注塑成型。桶底安装

橡胶水封,排水口;桶壁的下部开有

气室口

洗涤桶

作用:用来盛放被洗衣物,并

协助波轮进行洗涤

结构:工程塑料注塑成型或不

锈钢冲压成型。内壁上开有很

多小孔并设有多条竖直的凸筋

二、进、排水系统

作用:控制进水和排水

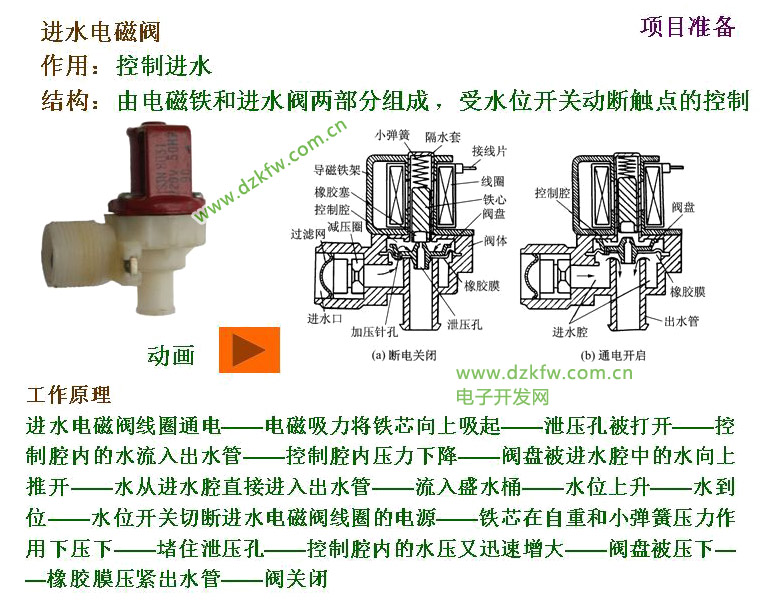

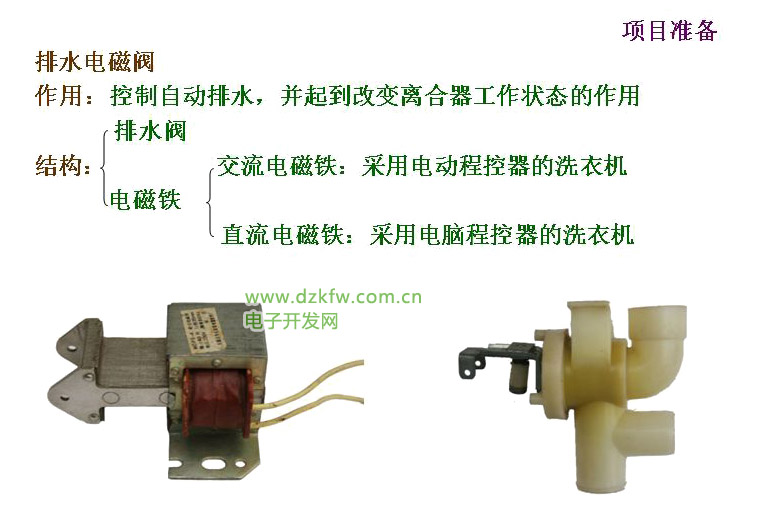

组成:主要包含水位开关、进水电磁阀、排水电磁阀等

水位开关

作用:对桶内的水位进行检测和控制

结构:由气压传感装置、控制装置及电触点开关三部分组成经压力软管与盛水桶上的气室嘴相连接

工作原理

桶内水未到达设定位时——气室内空气作用在顶柱上的力较小——水位开关COMNC闭合——进水电磁阀通电开启——水进入盛水桶——桶内水位升高——气室内空气压强增大——到达设定水位时——作用在顶柱上的力顶动动簧片转换——动断触点断开——进水电磁阀因断电关闭——停止进水

同时,动合触点COM-NO闭合——这一信号输入程序控制器——控制洗衣机进入下一个过程

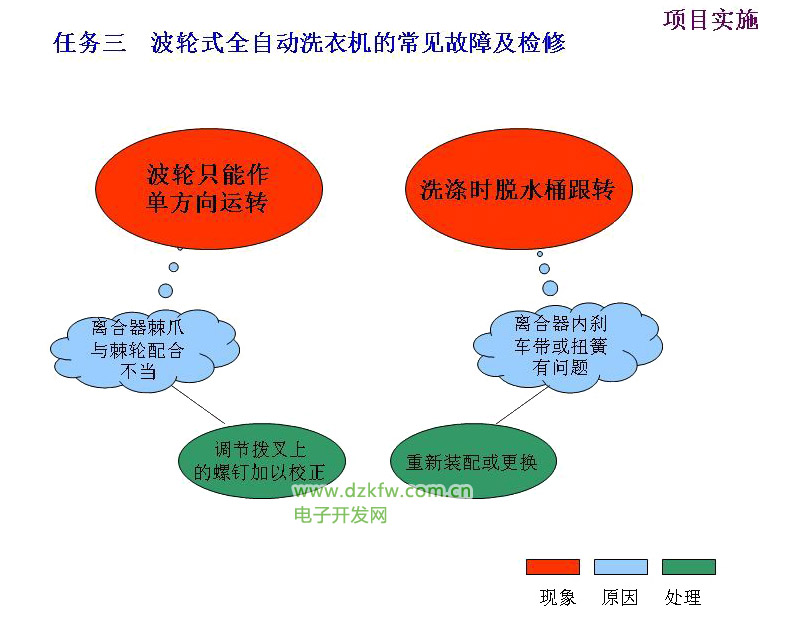

减速离合器工作原理

洗涤状态时:排水电磁阀断电关闭——衔铁释放——拨叉复位——棘爪将棘轮拨过一个角度——抱簧被拨松——脱水轴下部与离合套不啮合——此时脱水轴已被扭簧与刹车带制动,即内齿轮固定不动——当洗涤主动轴转动时——带动传动架和洗涤被动轴作低速旋转——波轮来回低速转动而脱水桶不动

脱水状态时:排水电磁阀通电开启——衔铁在带动阀门开启的同时,还使刹车带放松刹车盘,并使拨叉带动棘爪放松棘轮——离合套(洗涤主动轴)作顺时针高速转动——抱簧旋紧——脱水轴与离合套啮合——内齿轮也随脱水轴高速转动——即洗涤主动轴、脱水轴(脱水桶)及洗涤被动轴(波轮)作同步高速运转。

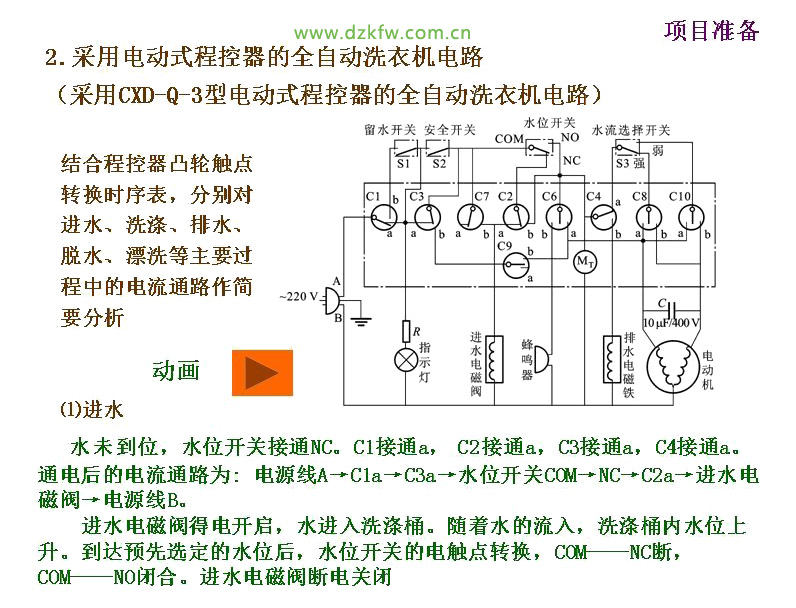

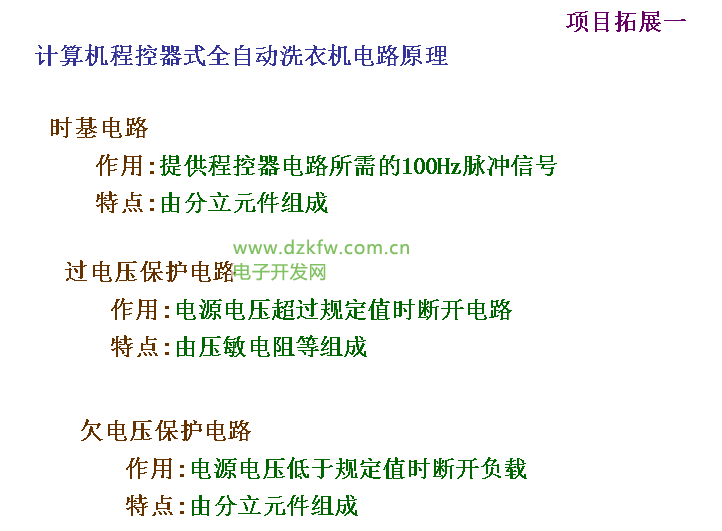

2.采用电动式程控器的全自动洗衣机电路

⑵洗涤

此时水已到位,水位开关接通NOC1C2C3C4的电触点均接通a

洗涤过程中的电流通路为:电源线A→C1a→C3a→COM→NO→C4a→S3→C8C10→电动机→电源线B

⑶排水

洗涤结束后,C1C3接通a,而C2C4接通b。此时水位开关仍接通NO

排水过程的电流通路为:电源线A→C1a→C3a→COM→NO→C4b→排水电磁铁→电源线B

排水电磁阀得电开启,排水。水排净后,水位开关触点转至NC

⑷脱水

水排净后,立即进入脱水过程。脱水分两步进行,先作39s的间歇脱水,然后作1min34s的连续运转脱水。

间歇脱水:此时C1接通a,而C2C3C4均接通b。间歇脱水时的电流通路为:电源线A→C1a→S2→C3b→C9b(断续接通)→电动机→电源线B。电动机断续运转,作间歇脱水。

同时:电源线A→C1a→S2→COM→NC→C2b→C4b→排水电磁铁→电源线B。排水电磁阀通电开启。

连续脱水:间歇脱水结束后,转入连续脱水状态。这时,C3b断开,C6a接通,C1C2C4的状态与间歇脱水时相同。此时电流的通路为:电源线A→C1a→S2→COM→NC→C2b→C6a→电动机→电源线B。电动机不受C9的控制而连续运转。

⑸漂洗

脱水结束,再一次进水。水到位后,转入漂洗状态。这时对电动机控制的电流通路也与洗涤时的完全一样。只是因为该洗衣机采用的是溢流漂洗方式,所以还有对进水电磁阀的控制回路也同时通电。此时C7接通b

进水电磁阀控制回路的电流通路为:电源线A→C1a→ C3a→C7b→进水电磁阀→电源线B

进水电磁阀得电开启,使洗衣机边漂洗、边进水,浮在水面上的洗涤剂泡沫由溢水口直接排入下水道。
