微波炉电路原理图

作者:佚名    文章来源:本站原创    点击数:6354    更新时间:2017-4-22

随着科学技术的发展,各式各样的家电也引入了千家万户。微波炉的高效加热作用也受到消费者越来越多的青睐。在这个什么都讲究高效的时代,微波炉的的发明大大提高了我们的生活效率为我们的生活带来了许多的方便。接下来电子开发网小编就通过微波炉电路原理图来了解微波炉是怎样快速加热的吧。

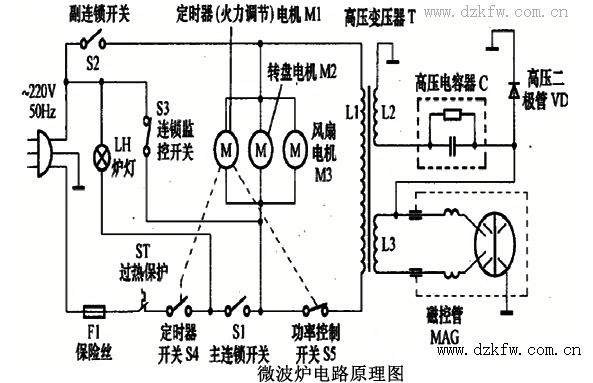

微波炉电路原理图,微波炉电路图如下

微波炉电路原理图,微波炉电路图



  微波炉的电路图中标明了微波炉的核心电路,这对于微波炉的电路分析至关重要。微波炉电路图中F1保险是防止微波炉在为关闭炉门的状态下工作;ST热保护器是对微波炉起到一个温度的保护;S4是一个定时器开关,当旋动定时器的时候,灯一定亮着。
  微波炉电路图中的S1、S2是一个连锁监控开关,避免了S1、S2开关烧坏是导致保险丝烧断;微波炉电路图中的S4、S5是功率控制器内部连个独立的开关,单独受控,进行串联工作;M1是微波炉中的火力力调节电机,而M2是一个装盘电机,M3是转盘电机。
  微波炉电路同中的L1、L2、L3、组成了大功率的升压变压器器,VD是微波炉中的高压二极管,一端接在微波炉的金属外壳上、一端将通过插头接在了电容的一端。
  以上大致就是微波炉电路原理图。通过了解微波炉电路原理图后相信大家对微波炉更加熟悉了,若在使用的过程中遇到小型故障等问题,或许还能自己进行维修。希望以上介绍对您有帮助。


Tags:微波炉电路原理图,微波炉电路图
