四个继电器控制的单相卷闸门电路图 卷闸门控制电路

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-06-04

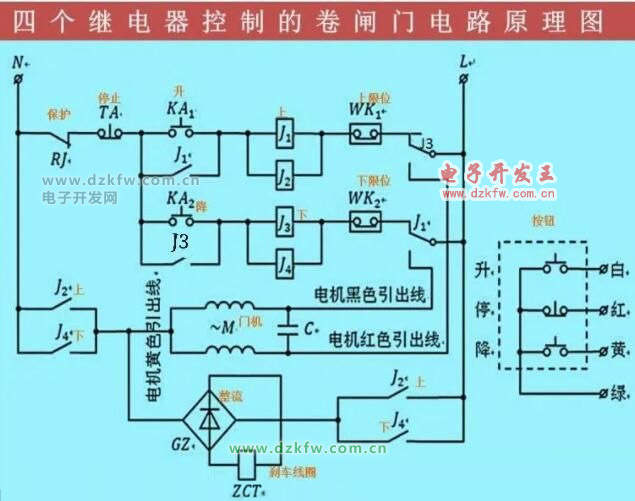

四个继电器控制的单相卷闸门电路图

如下图:

四个继电器控制的单相卷闸门电路图 卷闸门控制电路

通过本例学习电机不同引出线的接线方法,在电路中用到了四个继电器来控制卷闸门的开关升降动作。

Tags:单相卷闸门,卷闸门,控制电路
