浪涌电流指电源接通瞬间，流入电源设备的峰值电流。由于输入滤波电容迅速充电，所以该峰值电流远远大于稳态输入电流。电源应该限制AC开关、整流桥、保险丝、EMI滤波器件能承受的浪涌水平。反复开关环路，AC输入电压不应损坏电源或者导致保险丝烧断。浪涌电流也指由于电路异常情况引起的使结温超过额定结温的不重复性最大正向过载电流。

开关电源在加电时，会产生较高的浪涌电流，因此必须在电源的输入端安装防止浪涌电流的软启动装置，才能有效地将浪涌电流减小到允许的范围内。浪涌电流主要是由滤波电容充电引起，在开关管开始导通的瞬间，电容对交流呈现出较低的阻抗。如果不采取任何保护措施，浪涌电流可接近数百A。

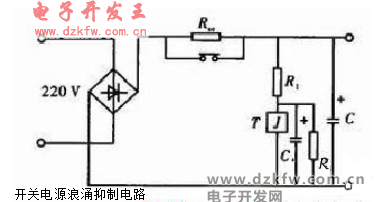

开关电源的输入一般采用电容整流滤波电路如图2所示，滤波电容C可选用低频或高频电容器，若用低频电容器则需并联同容量高频电容器来承担充放电电流。图中在整流和滤波之间串入的限流电阻Rsc是为了防止浪涌电流的冲击。合闸时Rsc限制了电容C的充电电流，经过一段时间，C上的电压达到预置值或电容C1上电压达到继电器T动作电压时，Rsc被短路完成了启动。同时还可以采用可控硅等电路来短接Rsc。当合闸时，由于可控硅截止，通过Rsc对电容C进行充电，经一段时间后，触发可控硅导通，从而短接了限流电阻Rsc。

开机瞬间，浪涌电流很大，R1两压降很大，VS2反向击穿→VT2饱和→V2触发极被短路→V2截止→开机流通电流全部从限流电阻R1度过→R1起到了限制浪涌电流的作用。大滤波电容C1充电结束，负载进入正常工作状态→R1的电流变为正常电流→R1两端压降下降→VS1截止→VT1截止→V2由R1支路获得触发电压→V2导通→R1被旁路→R1不消耗功率。

刚开机瞬时，电源尚没有正常工作，C2两端无电压→VS2截止→VT1截止→K1线圈无电流→K1常开点（开关）断开→浪涌电流全部流经R1，限流浪涌电流。电源正常工作后→VS2导通→VT1导通→K1常开点（开关）闭合→R1被短路→R不再消耗功率。

在设备刚刚开机瞬间，电容C1上的初始电压为零，所以C1的起始充电电流很大，等开机后电路正常，电流回复正常值，这个瞬间大电流就成为浪涌电路。另外，雷电干电网也可以造成浪涌电压和浪涌电流。下图中的R1是一个仅有几欧姆，10W左右的大功率电阻，它就是专门用来限制开机浪涌电流的。电路缺点是，负载进入正常工作后，仍R1串接在电路，使整机功耗大，同事也易引起整机附加温升。

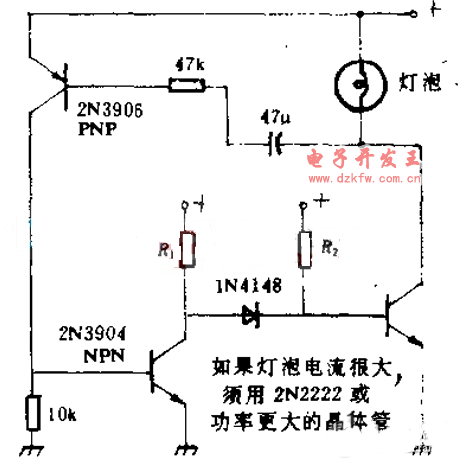

浪涌电流是灯泡失效的主要原因，本电路可以限制此电流；但在灯丝达到正常工作温度时，能向它提供正常的电流。本电路也适用于低压领航灯。但只要电压和电流均不超过所用晶体管的额定参数，任何一种灯泡均可使用。
