弱电能用到什么电缆?从事弱电安防需要掌握的电线电缆知识

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-06-17
弱电线缆种类繁多,各个系统使用的电缆型号不同,功能不同,做弱电的朋友们有必要了解一下常用的弱电线缆。
  一、电线电缆的定义
  电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆。
  二、弱电电缆命名原则
  1、产品名称中包括的内容:
  (1)产品应用场合或大小类名称
  (2)产品结构材料或型式;
  (3)产品的重要特征或附加特征
  基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。
  2、结构描述的顺序
  产品结构描述按从内到外的原则:导体-->绝缘-->内护层-->外护层。
  3、简化
  在不会引起混淆的情况下,有些结构描述省写或简写。例如:
  SYV 75-5-1(A、B、C) S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编 75:75欧姆 5:线径为5MM 1:代表单芯
  SYWV 75-5-1 S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套 75:75欧姆 5:线缆外径为5mm 1:代表单芯

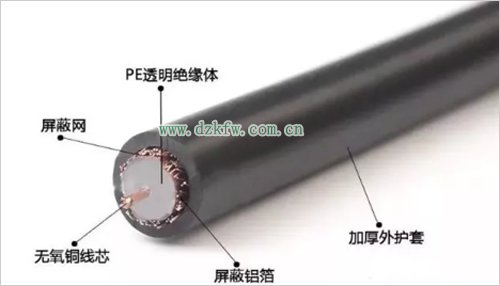

电缆结构图解

       RVVP2*32/0.2 R: 软线 VV:双层护套线 P屏蔽 2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2mm
  ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12mm
  三、弱电电缆组成
  由内而外由内导体、绝缘 、外导体以及护套组成;
  内导体:由于衰减主要是内导体电阻引起的,内导体对信号传输影响很大
  绝缘:影响衰减、抗阻、回波损耗等性能
  外导体:回路导体、屏蔽作用
  四、常见的线缆代号意义
  RVVP :铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压 300V/300V 2-24 芯 用途:仪器、仪表、对讲、监控、控制安装
  KVVP :聚氯乙烯护套编织屏蔽电缆 用途:电器、仪表、配电装置的信号传输、控制、测量
  SYWV ( Y )、 SYKV 有线电视、宽带网专用电缆 结构:(同轴电缆)单根无氧圆铜线 + 物理发泡聚乙烯(绝缘) + (锡丝 + 铝) + 聚氯乙烯(聚乙烯)
  RVV 聚氯乙烯绝缘软电缆 用途:家用电器、小型电动工具、仪表及动力照明
  AVVR 聚氯乙烯护套安装用软电缆
  RV 、 RVP 聚氯乙烯绝缘电缆
  RVS 、 RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆
  BV 、 BVR 聚氯乙烯绝缘电缆 用途:适用于电器仪表设备及动力照明固定布线用
  五、常见弱电线缆的选用举例
  视频线 摄像机到监控主机距离≤200 米 ,用SYV75-3视频线。 摄像机到监控主机距离>200 米 ,用SYV75-5视频线。网络数字视频监控,摄像机传输采用双绞线传输,比如cat5e,cat6等等。
  云台控制线 云台与控制器距离 ≤ 100 米 ,用 RVV6×0.5 护套线。 云台与控制器距离> 100 米 ,用 RVV6×0.75 护套线。实际中一般用RVVP2*075
  楼宇对讲系统所采用的线缆大都是RVV、RVVP、SYV等类线缆
  六、常见弱电电缆的区别
  SYV 与 SYWV 区别: SYV是视频传输线, 用聚乙烯绝缘。 SYWV是射频传输线,物理发泡绝缘。用于有线电视。
  RVS 与RVV 2芯 区别: RVS为双芯RV线绞合而成,没有外护套,用于广播连接。 RVV 2芯线直放成缆,有外护套,用于电源,控制信号等方面。
  RVV 与 KVV RVVP 与 KVVP 区别: RVV 和RVVP 里面采用的线为多股细铜丝组成的软线,即RV线组成。 KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线,即BV线组成。
  AVVR 与 RVVP 区别: AVVR是指线径小于0.5MM的不带屏蔽的电缆,RVVP是指线径大于或等于0.5MM的带屏蔽的电缆。
  RVS 与RVV 2芯 区别: RVS为双芯RV线绞合而成,没有外护套,用于广播连接。 RVV 2芯线直放成缆,有外护套,用于电源,控制信号等方面。
