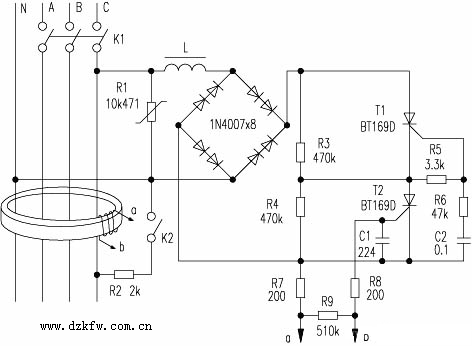

图中Ｌ为电磁铁线圈，漏电时可驱动闸刀开关Ｋ１断开。每个桥臂用两只１Ｎ４００７串联可提高耐压。 Ｒ３、Ｒ４阻值很大，所以Ｋ１合上时，流经Ｌ的电流很小，不足以造成开关Ｋ１断开。Ｒ３、Ｒ４为可控硅Ｔ１、Ｔ２的均压电阻，可以降低对可控硅的耐压要 求。Ｋ２为试验按钮，起模拟漏电的作用。按压试验按钮Ｋ２，Ｋ２接通，相当于外线火线对大地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为 零，磁环上的检测线圈的ａ、ｂ两端就有感应电压输出，该电压立即触发Ｔ２导通。由于Ｃ２预先充有一定电压，Ｔ２导通后，Ｃ２便经Ｒ６、Ｒ５、Ｔ２放电，使 Ｒ５上产生电压触发Ｔ１导通。Ｔ１、Ｔ２导通后，流经Ｌ的电流大增，使电磁铁动作，驱动开关Ｋ１断开，试验按钮的作用是随时可检查本装置功能是否完好。用 电设备漏电引起电磁铁动作的原理与此相同。Ｒ１为压敏电阻，起过压保护作用。这个也就基本上构成了漏电断路器的工作原理中最重要的漏电保护的功能。

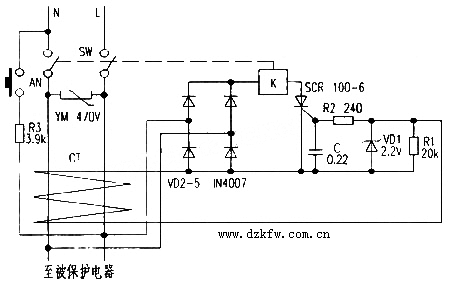

最后简单说下一般家用漏电断路器的工作原理和一些常见的应用。漏电断路器作为一项有效的电气安全技术装置已经被广泛使用，并起到了举足轻重的作用。根据医学研究，当人体接触50Hz的交流电、触电电流在30mA及以下时，可以承受几分钟的时间。这就界定了人体触电安全电流,为设计和选用漏电保护装置提供了科学依据，因此,在移动电器、潮湿场所的电器所在的电源支路设置漏电断路器。是防止间接接触触电的有效措施。在国家标准<住宅设计规范>中明确"除空调电源插座外，其他电源插座回路应设置漏电保护装置".其漏电动作电流为30mA,动作时间为0.1s。我觉得这些对我们日常都是十分重要的，理应引起我们的注意。
              三相四线制供电系统的漏电保护器工作原理示意图。TA 为零序电流互感器, GF 为主开关, TL 为主开关的分励脱扣器线圈。
　　　　在被保护电路工作正常, 没有发生漏电或触电的情况下, 由克希荷夫定律可知, 通过TA 一次侧的电流相量和等于零, 即：这样TA 的二次侧不产生感应电动势, 漏电保护器不动作, 系统保持正常供电。
　　　　当被保护电路发生漏电或有人触电时, 由于漏电电流的存在, 通过TA 一次侧各相电流的相量和不再等于零,产生了漏电电流Ik。　　　　
　　　　在铁心中出现了交变磁通。在交变磁通作用下, TL二次侧线圈就有感应电动势产生, 此漏电信号经中间环节进行处理和比较, 当达到预定值时, 使主开关分励脱扣器线圈TL 通电, 驱动主开关GF 自动跳闸, 切断故障电路,从而实现保护。
