南桥芯片和北桥芯片的作用 南桥芯片和北桥芯片的区别

作者:佚名    文章来源:本站原创    点击数:1466    更新时间:2022-04-08

南桥芯片是主板芯片组的重要组成部分,一般位于主板上离CPU插槽较远的下方,PCI插槽的附近,这种布局是考虑到它所连接的I/O总线较多,离处理器远一点有利于布线。相对于北桥芯片来说,其数据处理量并不算大,所以南桥芯片一般都没有覆盖散热片。南桥芯片不与处理器直接相连,而是通过一定的方式(不同厂商各种芯片组有所不同)与北桥芯片相连。


南桥芯片的作用

南桥芯片负责I/O总线之间的通信,如PCI总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等。

这些技术一般相对来说比较稳定,所以不同芯片组中可能南桥芯片是一样的,不同的只是北桥芯片。所以现在主板芯片组中北桥芯片的数量要远远多于南桥芯片。

北桥芯片就是主板上离CPU最近的芯片,这主要是考虑到北桥芯片与处理器之间的通信最密切,为了提高通信性能而缩短传输距离。北桥在电脑里起到的作用非常明显,在电脑中起着主导的作用,所以人们又称为主桥,被用来处理高速信号,通常处理CPU(处理器),RAM(内存),AGP端口或PCIExpress,和南桥芯片之间的通信。一般来说,芯片组的名称就是以北桥芯片的名称来命名的。

北桥芯片的作用

北桥芯片负责与CPU的联系并控制内存AGP数据在北桥内部传输,提供对CPU的类型和主频、系统的前端总线频率、内存的类型和最大容量、AGP插槽、ECC纠错等支持。

整合型芯片组的北桥芯片还集成了显示核心。北桥起到的作用非常明显,在电脑中起着主导的作用,所以人们习惯的称为主桥。

南桥芯片和北桥芯片的区别是在主板上的位置和作用不同,以及发展方向不同。

一、位置不同

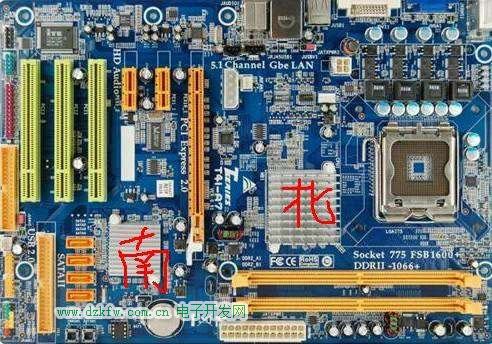

北桥芯片就是主板上离CPU最近的芯片,以CPU插座为北的话,靠近CPU插座的一个起连接作用的芯片称为“北桥芯片;南桥芯片(South Bridge)是主板芯片组的重要组成部分,一般位于主板上离CPU插槽较远的下方,PCI的前面,即靠主机箱前的一面。

南桥芯片和北桥芯片的区别

二、作用不同

北桥主要负责CPU与内存之间的数据交换,主要控制 CPU内存显卡等高速设备;南桥主要是负责I/O接口等一些外设接口的控制、IDE设备的控制及附加功能等等。

三、发展方向不同

北桥芯片的数据处理量非常大,发热量也越来越大,所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热,有些主板的北桥芯片还会配合风扇进行散热;南桥芯片的发展方向主要是集成更多的功能,例如网卡、RAID、IEEE1394、甚至WI-FI无线网络等等。
