变频器模拟量控制线布线方法图解

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-04-17

    模拟量控制线主要包括输入侧的给定信号线和反馈信号线,以及输出侧的频率信号线和电流信号线。控制电路的抗干扰能力较差,因此必须采用屏蔽线(如图1所示)。屏蔽层靠近变频器的一端应接控制电路的公共端(COM),但不要接到变频器的地端(E)或大地,屏蔽层的另一端应该悬空,如图2所示。布线时还应该遵守以下原则:



屏蔽线示意图
    图1    屏蔽线

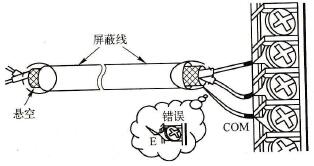

屏蔽线的接法

    图2    屏蔽线的接法

    (1)尽量离开主电路100mm以上,更不允许主控电路捆绑或放在同一配线槽内,如图3所示。

    (2)尽量不和主电路交叉,必须交叉寸,应采取垂直交叉的方式。

    (3)模拟量信号线一般耍求采用双绞双屏蔽电线。

主、控电路的错误布线

    图3    主、控电路的错误布线



Tags:变频器,模拟量,控制,布线
