机械制图-螺纹规定画法

作者:佚名    文章来源:本站原创    点击数:    更新时间:2022-02-06

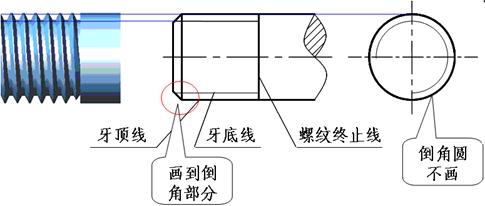

1.外螺纹

    牙顶(大径)画粗实线、螺纹终止线画粗实线、牙底(小径)画细实线,且画到倒角或倒圆部分;端视图中,只画3/4圈细实线圆,倒角圆省略不画,如图10-11所示。

机械制图-螺纹规定画法
图10-11 外螺纹端视图

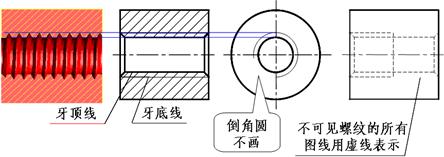

2.内螺纹

    内螺纹若可见,则牙顶(小径)画粗实线;螺纹终止线画粗实线;牙底(大径)画细实线,且画到倒角或倒圆部分;端视图中,只画3/4圈细实线圆,倒角圆省略不画。若不可见,则所有图线画成虚线,如图10-12。

机械制图-螺纹规定画法
图10-12 内螺纹端视图

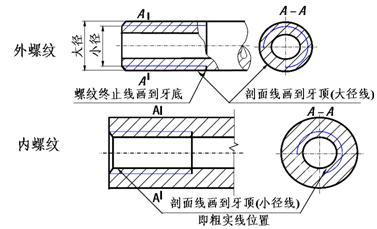

3.管螺纹和螺纹剖切画法

    不管是内螺纹还是外螺纹,剖面线画到牙顶(粗实线)处。

机械制图-螺纹规定画法
图10-13 管螺纹和螺纹剖切画法

4.不穿通的螺孔的画法

    不通螺纹孔的加工过程是:先用麻花钻加工不同的光孔,形成120°的圆锥孔。再用丝锥扩螺孔。在绘制不穿通的螺孔(又叫螺纹盲孔)时,一般应将钻孔深度与螺纹深度分别画出,且钻孔深度一般应比螺纹深度大0.5D,其中D为螺纹大径,如图10-14所示。

机械制图-螺纹规定画法机械制图-螺纹规定画法机械制图-螺纹规定画法机械制图-螺纹规定画法
图10-14 不同螺孔的画法

5.锥螺纹的画法

    锥螺纹在投影为圆的视图中只画一端螺纹的投影。

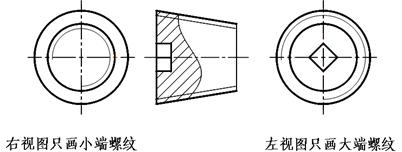

①外螺纹的画法如图10-15(a)所示。

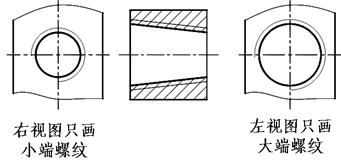

②内螺纹的画法如图10-15(b)所示。

机械制图-螺纹规定画法
(a)
机械制图-螺纹规定画法
(b)

图10-15 锥螺纹的画法

6.螺孔相贯线的画法

    螺孔与螺孔或螺孔与光孔相贯时,只画小径产生的相贯线,如图10-16所示。

机械制图-螺纹规定画法
图10-16 螺孔相贯线的画法

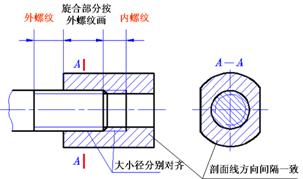

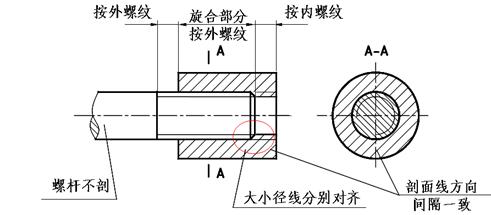

7.内外螺纹旋合的画法

旋合部分按外螺纹画,未旋合部分按各自画法画,如图10-17所示。

机械制图-螺纹规定画法
图10-17 内外螺纹旋合的画法

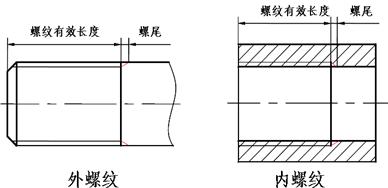

8.螺纹尾部与螺纹长度

螺纹尾部一般不画,需要表示时,用与轴线成30°的细实线绘制。螺纹长度指不包括螺尾在内的有效螺纹长度,如图10-18所示。

机械制图-螺纹规定画法
图10-18 螺纹尾部与螺纹长度的画法

9.非标准螺纹

    可以用局部剖视或局部放大图表示牙型,如图10-19所示。

机械制图-螺纹规定画法
图10-19 非标准螺纹画法
