MAX232引脚图 接线图 电路图 及RS232引脚定义

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-11-18

MAX232是一种把电脑的串行口RS232信号电平(-10 ,+10v)转换为单片机所用到的TTL信号点平(0 ,+5)的芯片,这个芯片的价格比较贵大约要5元.

下图为MAX232引脚图和接线图,及RS232引脚定义,带有转串口的电路。

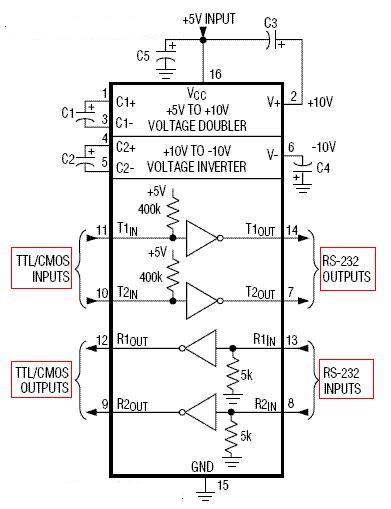

MAX232引脚图和接线图

TTL/CMOS INPUTS 端.这个端口是的作用是输入TLL或CMOS信号的...一般为0-5V... 低电平为零,高电平为VCC.

TTL/CMOS OUTPUTS端,这个端口的作用是输出TLL或CMOS信号...输出电压一般为0-5V...低电平为零..高电平为VCC.

RS232 OUTPUTS 这端口是把TTL或CMOS的信号转为RS232的信号输出...输出为正负12V...到电脑....

RS232 INPUTS 这个端口是接收到电脑发出的正负12伏...由232输出转为TTL或CMOS信号...这个信号也为正负12V...

MAX232内部有二组232转换电路...

使用的时候...一般是11------ 14,13----12为一组; 10-----7 8----9为一组...

由于有时候接把MAX232的232端口和TTL端口搞反发现还能工作....所以大家要用的时候一定要注意了...

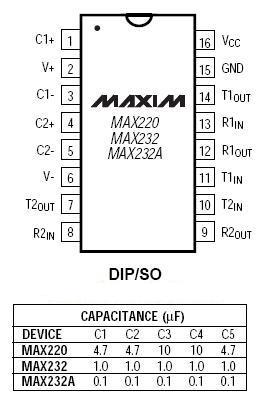

MAX232管脚图,MAX220管脚图

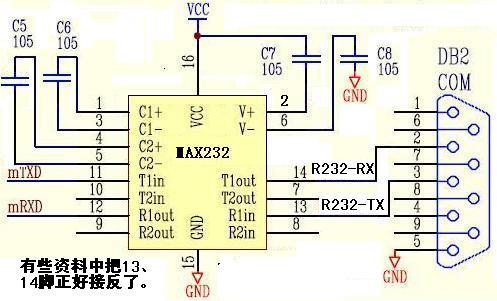

max232电路:

max232电路

RS232引脚定义:



引脚 定义 符号

1 载波检测 DCD

2 接收数据 RXD

3 发送数据 TXD

4 数据终端准备好 DTR

5 信号地 SG

6 数据准备好 DSR

7 请求发送 RTS

8 清除发送 CTS

9 振铃提示 RI
