OZ9998B芯片引脚功能(图)

作者:佚名    文章来源:本站原创    点击数:    更新时间:2017-6-11

OZ9998BRN OZ9998BLN OZ9998BGN OZ9998BDN

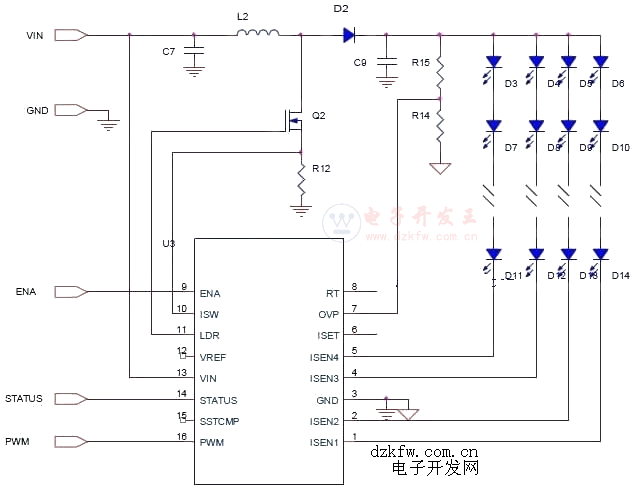

OZ9998BRN OZ9998BLN OZ9998BGN OZ9998BDN 管脚图 引脚图

脚位
符号
功能

1
ISEN1
电流反馈1
电压超7.3V 关闭对应的串
2
ISEN2
电流反馈2
电压超7.3V 关闭对应的串
3
GND
IC 接地

4
ISEN3
电流反馈3
电压超7.3V 关闭对应的串
5
ISEN4
电流反馈4
电压超7.3V,关闭对应的串
6
ISET
LED电流设定
R=12KΩLED串电流:100MA
7
OVP
过压保护
门槛电压2.0V
8
RT
升压部分频率设定

9
ENA
开关控制
0.6V关、2.4V 开
10
ISW
升压部分电流反馈
0.54V 关闭驱动脉冲
11
LDR
驱动脉冲

12
VREF
基准电压
UVLO3.0V/4.0V
13
VIN
供电脚
4.5V-33.0V
14
STATUS
LED运行状态输出
LED 开路、LED 击穿过流,过压,过温保护保护时电压为0.3V
15
SSTCMP
软启动和控制回路补偿

16
PWM
PWN 亮度控制输入

Tags:OZ9998B芯片,引脚功能,OZ9998B应用电路,OZ9998B
