PLC梯形图实例,水塔水位控制的模拟

作者:佚名    文章来源:本站原创    点击数:    更新时间:2018-06-18

一、 实验目的

用PLC构成水塔水位自动控制系统。

二、实验内容

当水池水位低于水池低水位界(S4为ON表示),阀Y打开进水(Y为ON)定时器开始定时,4秒后,如果S4还不为OFF,那么阀Y指示灯闪烁,表示阀Y没有进水,出现故障,S3为ON后,阀Y关闭(Y为OFF)。当S4为OFF时,且水塔水位低于水塔低水位界时S2为ON,电机M运转抽水。当水塔水位高于水塔高水位界时电机M停止。

三、水塔水位控制的实验面板图:图6-8-1所示

水塔水位控制的实验面板图,PLC梯形图实例
                     水塔水位控制面板

上图下框中的S1、S2、S3、S4分别接主机的输入点I0.0、I0.1、I0.2、I0.3,M、Y分别接主机的输出点Q0.0、Q0.1。

四、编制梯形图并写出实验程序

参考程序

表6-8-1所示

步序



步序



0

LD     T37

13

LD    T39

1

TON    T38, +5  产生1S脉冲

14

A     T38

2

LD     T38

15

LD    I0.3  水池低水位

3

TON    T37, +5  延时0.5S

16

AN    T39

4

LD     I0.3

17

OLD

5

AN     I0.2

18

O     T40

6

TON    T39, +40  延时4S

19

AN    I0.2  水池上水位

7

LD     T39

20

=     Q0.1  电磁阀Y

8

AN     I0.3

21

LD    I0.1  水塔低水位

9

TON    T40, +1   延时0.1S

22

O     Q0.0

10

LD     T39

23

AN    I0.0  水塔上水位

11

AN     I0.3

24

AN    I0.3

12

TON    T40, +1

25

=     Q0.0  电机M

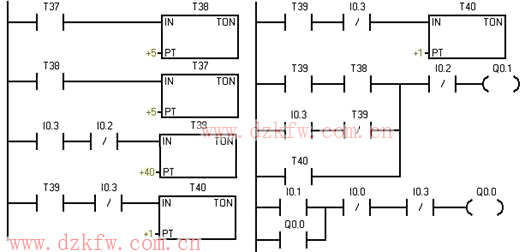

参考梯形图如下所示:

PLC梯形图实例,水塔水位控制的模拟



                           图6-8-2

五、实验设备

1、THSMS-A型、THSMS-B型实验装置或THSMS-1型、THSMS-2型实验箱一台

2、安装了STEP7-Micro/WIN32编程软件的计算机一台

3、PC/PPI编程电缆一根

4、锁紧导线若干
