STEP7为用户提供各种参考数据，参考数据对于阅读和分析大型复杂的用户程序是非常有用的，参考数据也可以打印存档，供用户使用。程序编辑器的自定义对话框默认的设置为自动生成参考数据。
1、显示参考数据

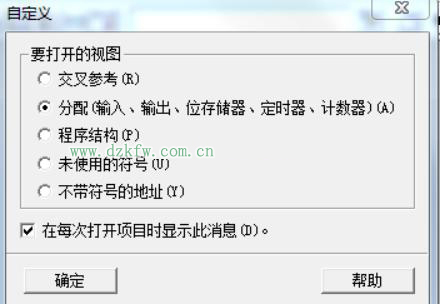

打开程序，用右键点击SIMATIC管理器左面窗口的【块】执行出现的快捷菜单中的命令【参考数据】-【显示】，出现如下窗口：

执行参考数据显示窗口的菜单命令【窗口】-【新建窗口】,可以同时打开多个参考数据窗口，如下图所示：

2、交叉参考表
交叉参考表给出了S7用户程序使用的地址的概况，显示I、Q、M、T、C、FB、FC、SFB、SFC、PI/PQ和DB的绝对地址、符号地址以及使用情况，在类型列的R和W分别表示读和写。块列是变量所在的逻辑块，位置列给出了变量在逻辑块中的位置和指令，如下图所示

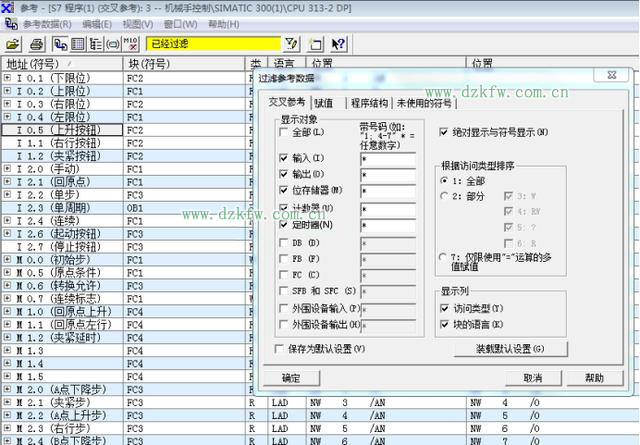

可对需要参看的参考数据进行筛选，点击，出现如下窗口，对需要的参考数据进行筛选，方便用户查看

3、赋值表
赋值表显示已被用户程序使用的地址。赋值表的左面显示I/Q和M区哪些字节、哪些位被使用，标有X的方格表示该位被访问，”B W D”列分别表示按字节、字或双字访问。如下图，赋值表的右边显示用户程序使用的定时器和计数器，本例只使用了定时器。

4、程序结构
程序结构显示用户程序中块的分层调用结构，通过它可以对程序所用的块、它们的从属关系以及它们对局部数据的需求有个概括的了解如下图所示：

5、其他参考数据

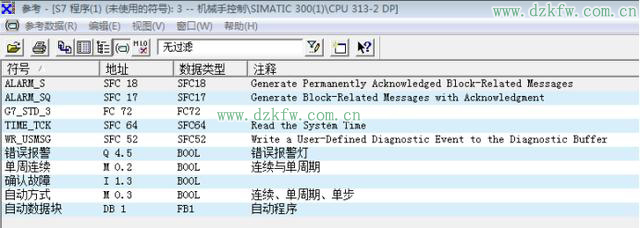

单击参数数据窗口工具栏的【未使用的符号】按钮，可以显示在符号表中已经定义，但是没有在用户程序中使用的符号，项目调试好后可以删除未使用的符号。
