为什么有的plc输出端要接220v继电器?

作者:佚名    文章来源:本站原创    点击数:    更新时间:2019-03-24

为什么有的plc输出端要接220v继电器?这个问题,和小继电器要先用自己的触点驱动大接触器线圈,再利用接触器的触点带动负载是一个道理的,简单来说,是plc内部输出的触点容量太小,而工业上很多场合需要带动电压高而且电流大的负载,外置一个继电器,起到“放大容量”的作用。
1、PLC是一个逻辑运算控制器,里边用单片机通过软件的方式模拟实现了传统的继电器电路控制,输出一般是开关量I/O端口(也有模拟量,模拟量可以视为多个连续的开关量来理解),可以扩展成小继电器输出和晶体管输出两种形式,继电器输出,里边真的是一个小继电器触点输出,容量是2A,耐压是交流250伏;而晶体管输出,比如常见的OC输出,容量才0.5安,耐压是直流30伏。

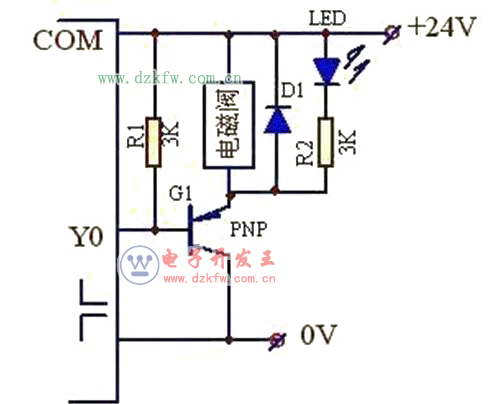

plc输出端内部的继电器电路
2、不管是继电器输出,还是晶体管输出,输出触点的容量都是非常小的,简单拿来控制一些电磁阀之类是可以,也可以拿来启动一些变频器之类的电路,但是如果想拿来直接控制加热回路这些大功率,当然远远是不足的。为了解决这个容量不足问题,所以需要利用一个大点的继电器或者接触器来放大输出容量使用。
3、工业上用电,一般是三相四线制,三条相线和一条零线,零线基本上都短接到大地上了,机器外壳也都接地了,所以只要有一条火线到的地方,就地取电柜或者机器外壳的地线就可以当做零线使用了,这样控制电压,基本上都是220伏的,因此220伏线圈的继电器在控制系统上使用非常广泛,这样PLC的弱电产品要驱动其他220伏或者380伏负载,往往通过这个220伏继电器来完成。
4、PLC的电源,一般都是220伏或者24伏,而即使是24伏这种类型的,也需要工厂配电柜的220伏来供给,通过开关电源之类的来完成,考虑到PLC是“弱”信号,可以理解成工业的一个小电脑,容易受到工业上强电流高电压负载的干扰,所以PLC的地和强电负载的地往往要分开,通过继电器来驱动负载,触点是无源的,能起到很好的隔离作用,这样负载这边的谐波影响不到PLC,PLC本身也不容易受到负载的伤害。
5、PLC本身体积小,不可能把大点的继电器集成到电路板上,这样对PLC厂家而言,能够把精力放到电路板和软件研发上,而不是带负载容量的考虑上,毕竟术有专攻,每个领域都有自己的长处,大容量的问题,给接触器厂家来考虑就好了,而加这个继电器,对于一般的电工而言,也是非常简单容易的,而且继电器是易损件,坏了现场也方便电工更换,如果装到里边,坏了换起来非常麻烦。

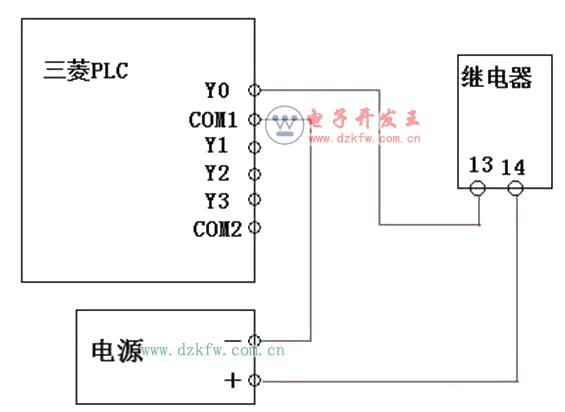

为什么有的plc输出端要接220v继电器

Tags:plc输出端,plc,接继电器
