plc指令讲解之RS和SR触发器

作者:佚名    文章来源:本站原创    点击数:7667    更新时间:2018-07-03
RS触发器为“置位优先”型触发器(当R和S驱动信号同时为“1”时,触发器最终为置位状态);SR触发器为“复位优先”型触发器(当R和S驱动信号同时为“1”时,触发器最终为复位状态)。RS触发器和SR触发器的“位地址”、置位(S)、复(S)及输出(Q)所使用的操作数可以是:I、Q、M、L、D。

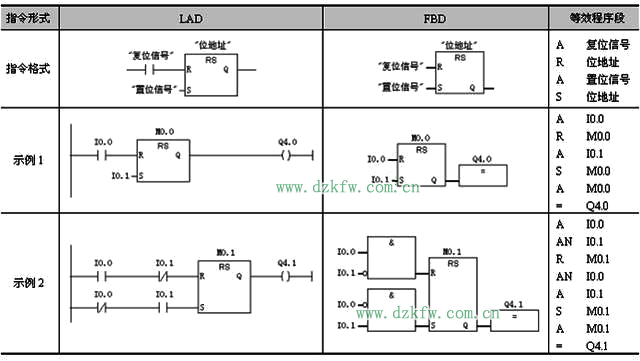

plc指令之RS触发器
RS触发器

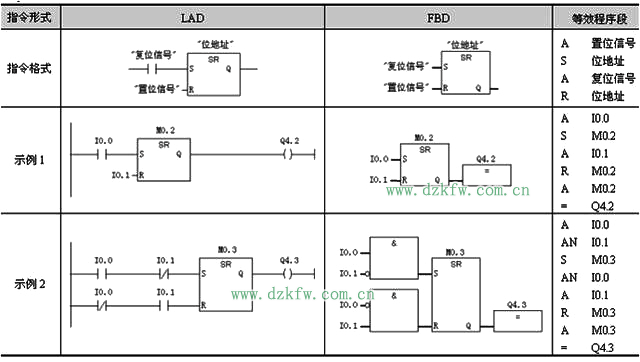

plc指令之SR触发器
SR触发器
单纯的看这两个触发器大家可能不太清楚是什么意思,我画一个工作时序图,相信大家能看得懂,如下图所示

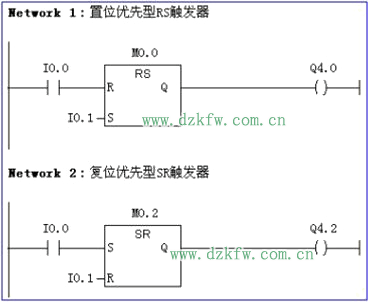

plc指令讲解之RS和SR触发的示例梯形图
示例梯形图

plc指令讲解之RS和SR触发器的工作时序图
工作时序
这两个图非常明显的解释了这两种触发器工作原理,相信大家都会了解了吧
