USB2.0数据线接口定义及接口封装

作者:佚名    文章来源:网络    点击数:    更新时间:2023/5/5

Universal Serial Bus(通用串行总线)常称为USB。USB数据线接口按其发展分为USB1.0、USB1.1、USB2.0、USB3.0,目前USB 2.0是最常见和最常用的这是本文的重点。USB2.0数据线接口又分为四种类型A型、B型、Mini型还有后来补充的Micro型接口,每种接口都分插头和插座两个部分,Micro还有比较特殊的AB兼容型, 本文简要介绍这四类插头和插座的实物及结构尺寸图,如果是做设计用途,还需要参考官方最新补充或修正说明,如果仅仅是日常修复制作手机数据线、耳机数据线或各种USB充电线本文是不错的参考。尽管USB 3.0性能非常卓越,但由于USB 3.0规范变化较大,以后会另文介绍。不管怎样,都已经把1394火线逼到末路,苹果公司的iPhone、ipad是一个特例。

注意:

1、本文封装尺寸来源,USB 2.0 Specification Engineering Change Notice(Date:10/20/2000)

2、本文图片来源USB官方协议文档,由于USB 3.0在接口和线缆规范上变化较大,后面专门介绍。

3、本文未带插头封装尺寸,插头尺寸请参加官方文档ecn1-usb20-miniB-revd.pdf,下个版本USB 3.0在接口和封装上都有很大变化,本文属于USB 2.0协议内容,如果是USB 3.0设备,似乎只有A型头才能插到2.0插座中Receptacle。

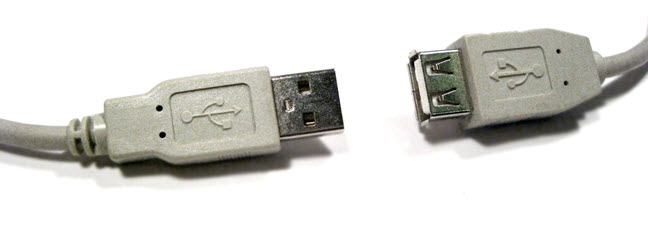

1、A型USB插头(plug)和A型USB插座(receptacle)

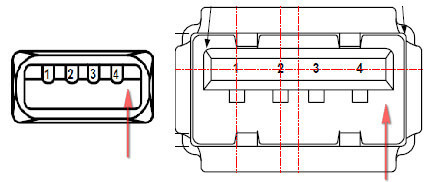

引脚顺序(左侧为Plug,右侧为Receptacle):



引脚定义:

编号 定义 颜色识别
1 VBUS Red(红色)
2 D- White(白色)
3 D+ Green(绿色)
4 GND Black(黑色)

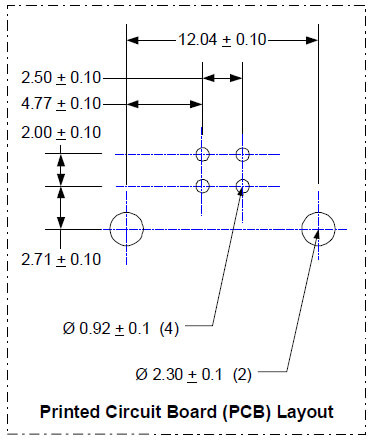

封装尺寸(单PIN Receptacle):





2、B型USB插头(plug)和B型USB插座(receptacle)

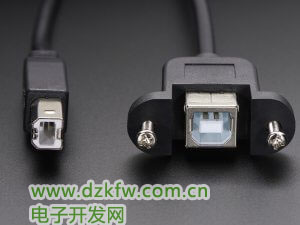

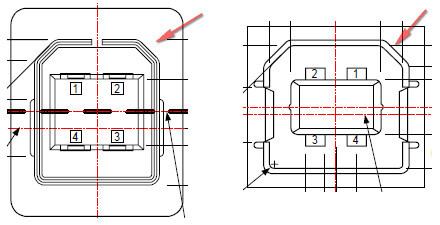

引脚顺序(左侧为Plug,右侧为Receptacle,注意箭头所指斜口向上,USB端口朝向自己):



引脚定义、封装尺寸均与A型USB引脚说明相同。

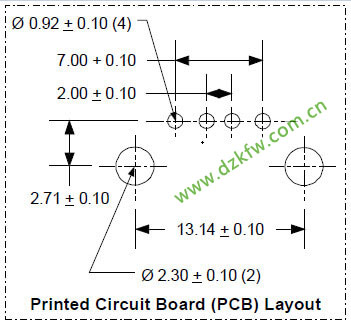

封装尺寸(单PIN Receptacle):


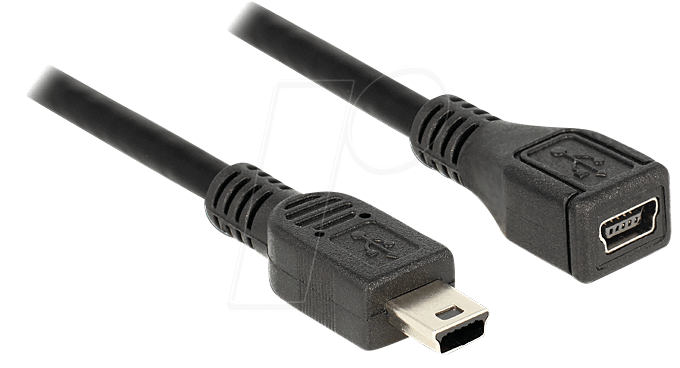

3、Mini B型USB插头(plug)和Mini B型USB插座(receptacle)

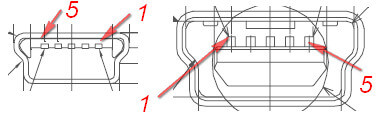

引脚顺序(左侧为Plug,右侧为Receptacle,注意宽边在上,USB端口朝向自己):



引脚定义:

编号 定义 颜色识别
1 VBUS Red(红色)
2 D- White(白色)
3 D+ Green(绿色)
4 ID Not connected(未连接)
5 GND Black(黑色)

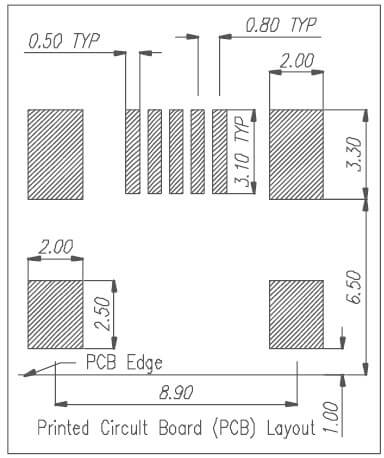

封装尺寸(Receptacle):



以上部分为USB 2.0规范内容,下面的Micro USB实际上是在2006年才发布的补充规范,由于该接口定义无法后向支持USB 3.0协议,故仍然归于USB 2.0协议包。

4、Micro USB插头和插座

Micro USB补充定义用于蜂窝电话和便携设备的Micro USB接口,比Mini USB接口更小。其中标准A型和标准B型及Mini-B型都是在USB 2.0规范里定义,2006补充的Micro USB规范定义了,补充了以下定义:

Micro-B plug and receptacle

Micro-AB receptacle

Micro-A plug

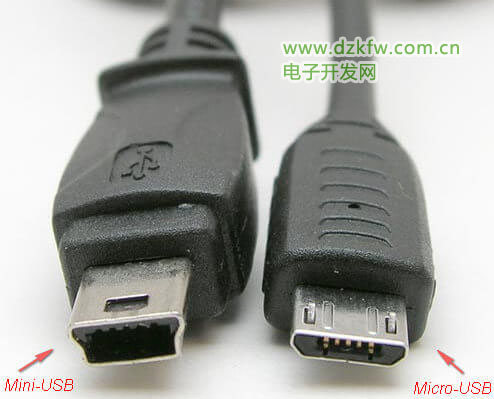

由于该协议文档极不清晰,相关插图也是采用贴图形式,所以不再抓图介绍,只放两个实物照片上来看一下(图片来源:USB MOBILE):





引脚顺序:

Micro-USB(右图)从左到右:1、2、3、4、5,引脚定义同Mini-USB:1为V+、2为D-、3为D+、4为ID、5为GND。

详细了解,请参考官方USB 2.0规范文档,之Micro-USB_1_01.pdf一文,附USB官方网址:http://www.usb.org/。
