无源停电报警器,Power failure alarm

关键字：停电报警电路图，停电报警

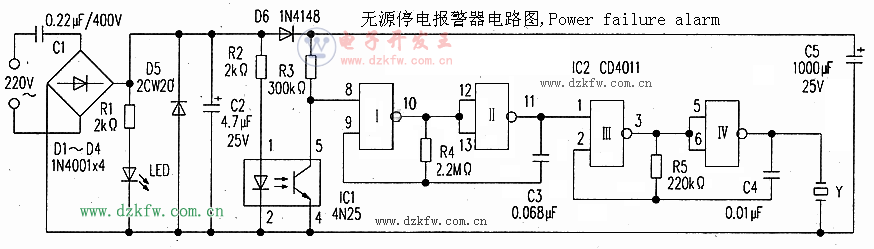

    现在绝大多数学校都装有自动打铃装置．但在电网突然停电后，往往要采取人工打铃或启动自备发电机．以保证学校正常作息时间不受影响。这里介绍的停电报警器不需要配备电池，当电网停电时，它能利用本身大电解电容所储存的电能让报警器发出持续约5分钟急促的“嘟-嘟-”报警声，以通知相关工作人员准备人工打铃或启动备用电源。该无源停电报警器电路如附图所示。图中IC2(CD4011)为2输入端四与非门CMOS集成电路，它的I～Ⅳ四个单元组成两个频率不等的振荡器(I、Ⅱ单元、R4、C3组成一个，Ⅲ、Ⅳ单元、R5、C4组成另一个)。在电源输入端接上220V市电后．市电经C1限流，D1～D4整流，C2滤波，D5稳压后，在C2两端输出15V左右的直流电。它被分成三路．一路经R1使红色发光二极管LED发光，表示电网供电正常。另一路经R2加至光电耦合器Ic1(4N25)的①脚，使光电耦合器内藏的发光二极管发光，内藏的光敏三极管导通．内阻减小，使Ic2的I单元的输入端⑧脚为低电平，振荡器停振．压电陶瓷片无声。第三路是经D6向C5充电，使C5充上约15v直流电，作为电网停电后该报警器的电源。一旦市电停电，C2储存的电荷将通过R1和LED泄放，并很快泄放完毕．这时有电指示灯LED熄灭．表示市电停电。与此同时。IC1内藏的发光二极管也随之熄灭，内部的光敏三极管由导通变为截止，IC2的⑧脚为高电平。于是IC2和相关元件组成的两个振荡器起振，压电陶瓷片Y就会发出“嘟-嘟-”的报警声，此时由于D6截止，C5储存电荷不会送到D6左边电路中去，加之IC2为CMOS电路，耗电极省，故C5储存的电能足可维持陶瓷片发声5分钟之久。若觉时间不长，加大C5容量，还可以延长Y的发声时间。当电网恢复供电时．LED又会点亮，IC2⑧脚输人低电平，振荡器停振，压电陶瓷片停止发声．C5又被充满电荷，以备下次停电作为电源使用。

    光电耦合器IC1采用的型号为4N25，它为双列直插式6脚塑料封装，③、⑥脚为空脚，只用①、②、④、⑤脚，D5为1／2W 15V稳压二极管．如2CW20。C1为CBB-400V聚苯电容器。C3、C4为CT1型瓷介电容。耐压100V即可。Y采用FT-27或HTD27A-l型压电陶瓷片。

    如想改变“嘟-嘟-”声的断续频率，可调整电阻器R4或电容C3的数值。若想改变“嘟-”声的音调高低．可调整电阻R5或电容C4的数值。增或减C5的数值，可延长或缩短停电后报警声的持续时间。
