组态软件的无线485通讯实例,组态王modbus通讯实例

作者:佚名    文章来源:网络    点击数:557    更新时间:2024/8/14
在工业现场可能会遇到这样的情况

分布在不同地方(车间、控制室场所等)的PLC需要与总控中心的组态王软件进行远距离无线通信。


通常情况是采用有线RS485总线敷设电缆,通过MODBUS协议完成此功能。

在这里介绍一种PLC的MODBUS无线组态通信的实现方法。本方案可以作为西门子PLC与组态王通信的实例。


1

组态王实现MODBUS主站

1.1

新建组态王工程

打开组态王工程管理器,菜单栏点击 文件→新建工程,弹出新建工程向导对话框,点击下一步,输入工程名称,如MODBUS_ZUTAIWANG。点击下一步完成。新建工程被添加到工程管理中。

如下图所示∇



1.2

创建设备

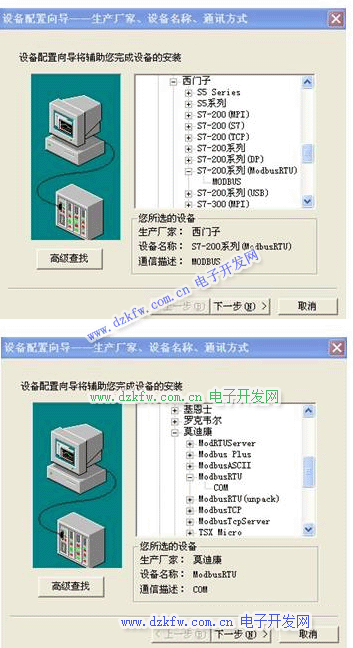

双击工程管理器中新建的工程,进入工程浏览器界面,选择工程浏览器中的 设备→COM1→新建…进入设备配置向导,选择PLC→莫迪康→ModbusRTU→COM

参考如下界面∇



   点击下一步,给设备命名,如MODBUS,继续点击下一步,选择计算机串口,如本机串口使用COM1,继续下一步选择Modbus从站站号,如2#,继续下一步,创建设备完成,在设备区显示新建的MODBUS设备。

   如下图所示∇



1.3

创建数据词典

接下来创建数据库,用于组态王与设备之间进行数据传输。选择工程浏览器中的 数据库→数据词典,创建本工程所需要的I0.0-I0.3输入寄存器变量和Q0.0-Q0.3输出线圈变量。

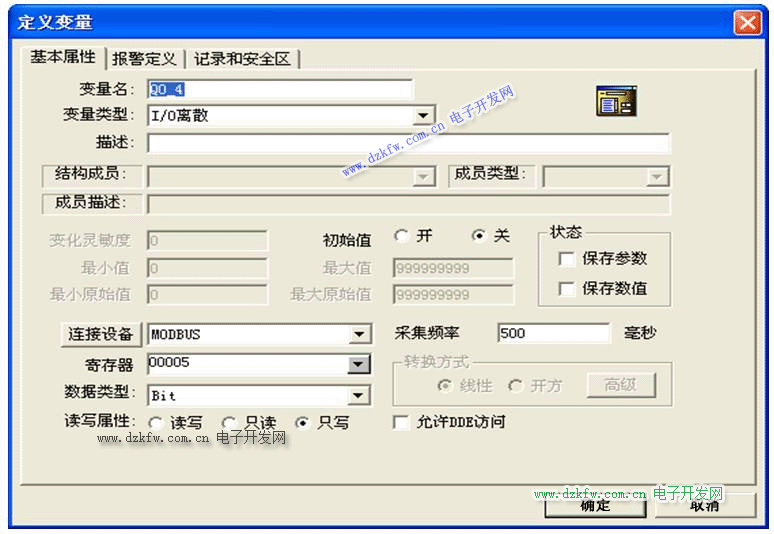

首先点击新建,弹出定义变量对话框∇




   定义变量名,变量类型为I/O离散,连接设备选择MODBUS,选择相应的寄存器,数据类型为Bit,并定义读写属性。I0.0-I0.3输入寄存器变量和Q0.0-Q0.3输出线圈变量

   如下图所示∇



1.4

创建画面

变量定义完成后创建画面。选择 文件→画面→新建…,

如下图所示∇



变量与画面进行变量映射,组态王工程建立完成。


02

             西门子PLC实现MODBUS从站


西门子PLC作为从站,仅需要使用MODBUS库提供的Modbus库函数对Modbus从站进行配置。

2.1

初始化MODBUS从站



2.2

启动MODBUS从站

采用无线RS485通信



西门子PLC从站建立完成。


2.3

下载S7-200程序

下载这个MODBUS无线通信组态王例程.mwp程序到S7-200中。这个MODBUS从机例程调用了200PLC提供的MODBUS Slave库函数,使用非常方便。注意,原来需要向 PLC中下载对应的初始化程序(KVmodbus.mwp),由亚控公司提供。此程序默认的PLC通讯端口为 port0,地址为 2,波特率 9600,无校验(地址和波特率可由程SBR0 中的 V B8,SMB30 进行修改); 这个驱动例程是采用自由口协议编写的,不适合于工程人员。


2.4

设备选择




03

实验设备及其接线

1. 组态软件:组态王6.55

2. S7-200型号:CPU224XP CN,1台

3. 无线数据终端:达泰4系无线数据通讯终端DTD434MB, 2台

4. PC电脑与无线数据终端DTD434M连接


RS-232连线

电脑RS232串口

DTD434M

DTD434M设置

RXD

DB9-Pin2 Rx

DB9-Pin2 Tx

K1: 1,2,4 OFF

K1: 3 ON

K2: 1,2,3,4 OFF

TXD

DB9-Pin3 TX

DB9-Pin3 Rx

GND

DB9-Pin5 GND

DB9-Pin5 GND


5. S7-200与无线数据终端DTD433M连接


RS-485连线

S7-200 Port0

DTD434M

DTD433M设置

RS485+   A

DB9-Pin3 B

CN2-4

RS485+  A

K1: 1,2,4 OFF

K1: 3 ON

K2: 1,2,3,4 OFF

RS485-  B

DB9-Pin8 A

CN2-5

RS485-  B
